Les procédés industriels (fours, catalyseurs, lits fluidisés) poussent aujourd’hui les limites du possible sur le matériel de tuyauterie . Les températures est l’un des facteurs limitant, que l’on commence à contourner en proposant des vannes très hautes températures tenant au delà de 650°C
Les problématiques sont de 3 ordres
- Tenue Mécanique des vannes
- Normes
- Tenue à l’étanchéïté
TENUE MECANIQUE DES VANNES

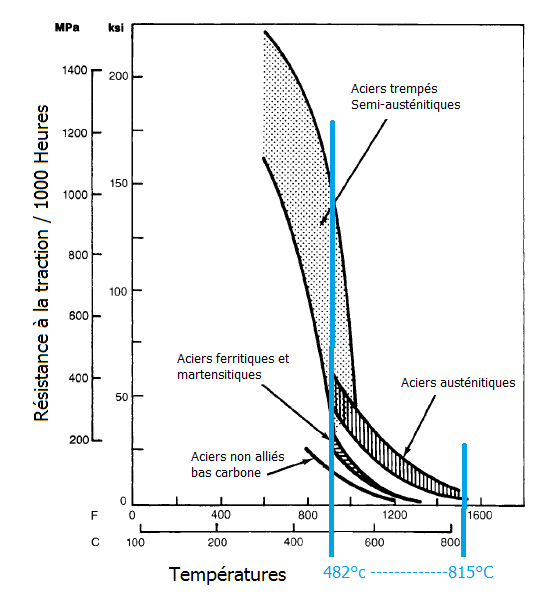

Tenue des aciers à l’élongation vs T°
Les alliages d’inox des s’affaiblissent à partir de 482°C et perdent leur propriétés mécaniques vers 815°C – Par ailleurs, Au delà de 650°C, les traitements thermiques ou revêtements apportés aux vannes « tout métal » se désagrègent et font perdre leur dureté HRC sur les surfaces en contact avec le fluide.
Corrosion et abrasion sont alors possibles et détériorent la vanne rapidement.
Des parades sont possibles avec de nouveaux alliages de nickel ou de chrome, ou avec des revêtements céramiques.
NORMES
Les normes de construction des vannes, notamment la norme B16.34 définit pour les alliages austénitiques principaux le groupe 2.2 (alliages inox 316/fonderie A479 A351 CF8M) met des barrières à 538°C (taux de Carbone >0.04%) et 650°C (limite des tables ASME) : Ainsi un client avec un cahier des charges sous B16.34 et haute température doit dévier de la norme pour accepter les nouveaux matériaux .
TENUE A L’ETANCHEITE
Les normes de fuites au presse-étoupe ont aussi évolué : voir CAAA/ Clean Air Act Amendment 1990 aux USA ou l’ISO15898 en Europe ( voir article détaillé à ce sujet dans notre blog)
Les tenues à l’étanchéïté sont problématiques, le graphite utilisé en haute température étant poreux, les fuites sont plus difficiles à contenir.

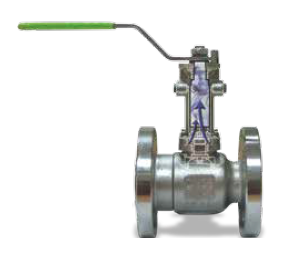

Vannes très hautes températures avec MCU (Capture des émission fugitives)
Il est possible de doubler les étanchéïtés au presse-étoupe ou confiner les fuites par une « capture d’évent canalisable » (MCU= Media Containment Unit, FE bonnet=Chapeau spécial « Emission fugitive )
La boulonnerie des vannes est à l’encan ,elle doit résister à la température et aux cyclages.
Autre exemple :
Des vannes papillons 1100°C sont maintenant disponibles pour les évents de four et hauts fourneaux.

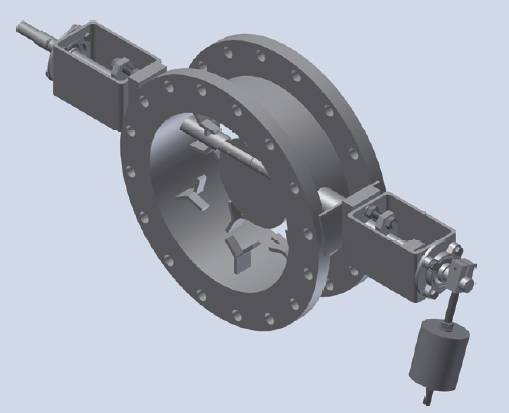

Clapet à battant -design 1100°C- JASTA valves – Existe aussi en vanne papillon manuelle et pilotée

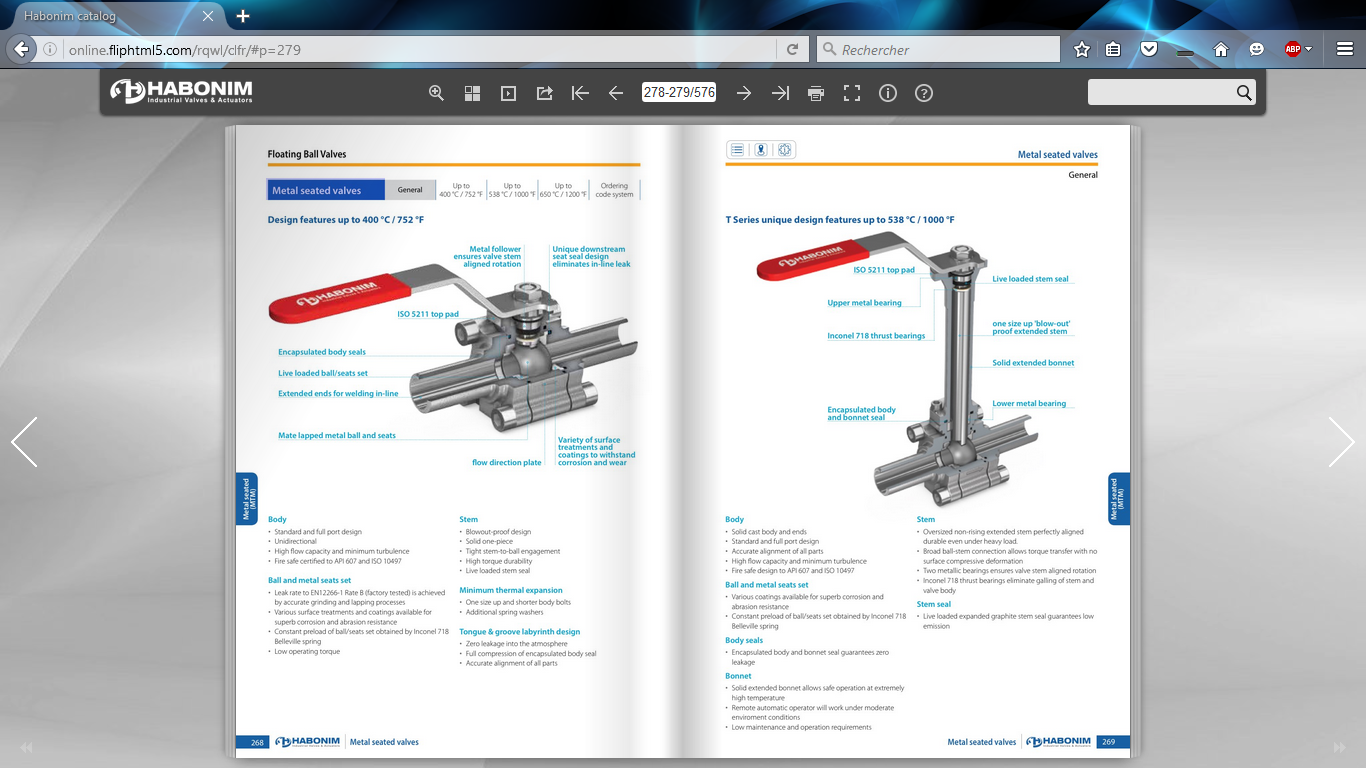

plus de détails ? …………Catalogue HABONIM
