Dans la pétrochimie, les robinets industriels sont considérés comme les principales sources d’émissions fugitives de COV (composés organiques volatils). Des normes encadrent plus précisément aujourd’hui les performances des robinets et les systèmes d’étanchéité des tiges de manœuvre (fuites vers l’extérieur au niveau du presse-étoupe)
Norme ISO 15848 – Reniflage de fuite au Presse-Etoupe à l’hélium
Citons les principales :
- La norme VDI2440 liée à la TA LUFT (Allemagne) ,
- La norme ISO 15848 -1&2 (Europe),
- la norme MESC Shell SPE 77-300 et 77-312 ( Hollande)
- la norme API 622 (USA)
Dans cet article, nous nous concentrerons sur la norme ISO 15848 -1&2 (Europe).
Les normes EN ISO 15848-1 & 2 touchent les robinets TOR (Tout ou Rien) ainsi que les vannes de régulation vis-à-vis des émissions fugitives.
Des classes d’étanchéité et des classes d’endurance, et des classes de températures sont définies.

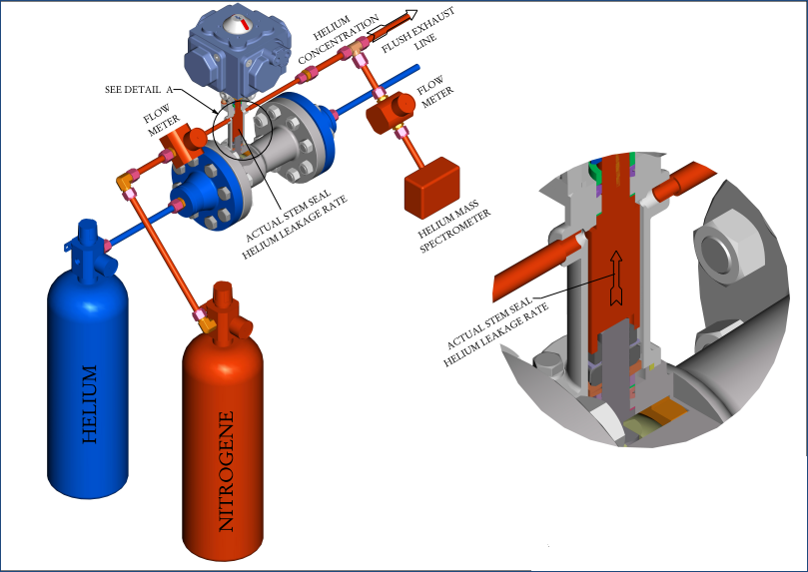

La mesure de fuite préconisée pour le presse étoupe dans l’essai de type est la méthode globale par la méthode au vide ou par flushing. Le fluide de test est principalement l’hélium.
I.CLASSE D’ETANCHEITE
Dans la norme la classe d’étanchéité est exprimée en mg/s par m de circonférence de tige ( par analogie aux tests liés aux joint plats)
Il existe 3 classes A,B et C
| Classe | Débit de fuite mesuré (m=circonférence) | Taux de fuite Hélium équivalent ( mm = Ø de tige ) | Type de robinets |
| A | 10-6 mg.s-1 .m-1 | 1,76 × 10−8 atm.cm3.s-1.mm-1 | P.E soufflet ou soudé |
| B | 10-4 mg.s-1 .m-1 | 1,76 × 10−6 atm.cm3.s-1.mm-1 | P.E PTFE ou élastomère |
| C | 10-2 mg.s-1 .m-1 | 1,76 × 10−4atm.cm3.s-1.mm-1 | P.E graphite flexible |
Nota : Les robinets et vannes cryogéniques font l’objet de tests et d’étanchéités particulières , nous consulter .

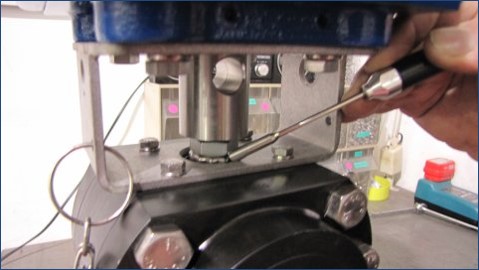

Exemple de test Norme IS0 15848 , capture de la fuite au presse-étoupe
Le niveau d’émission des joints de corps du robinet doit être inférieur à 50 ppm d’hélium. (les joints de corps sont placés entre le corps principal et les flasques ; il peut y en avoir 2, 3 ou plus selon les conceptions)
II.CLASSE D’ENDURANCE
La norme définit des classes d’endurance incluant des cycles mécaniques de fonctionnement et des cycles thermiques.
Elle distingue les robinets TOR (Tout ou Rien) des robinets de régulation.
II.1 Robinets / Vannes TOR

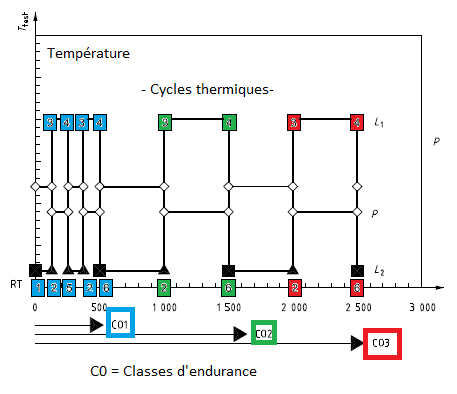

Norme ISO 15848 – Classes d’endurance – Diagramme du cyclage mécanique et thermique
On appelle « CO1 » la première classe d’endurance :
Le nombre minimal requis de cycles mécaniques pour les robinets de sectionnement est de 500 cycles (course complète) avec deux cycles thermiques.
CO2 est la deuxième classe d’endurance et est définie par CO1+ 1 000 cycles mécaniques ( soit 1500 cycles au total) mécaniques +1 cycle thermique.(soit 3 cycles au total)
CO3 ,C04 et le terme général COx, peuvent être déduit comme suite arithmétique des précédentes.
II.2 Robinets/Vannes de régulation
On appelle « CC1 » la première classe d’endurance :
Le nombre minimal requis de cycles mécaniques pour les robinets de sectionnement est de 20 000 cycles avec deux cycles thermiques, excepté pour RT. (température ambiante)
CC2 est la deuxième classe d’endurance et est définie par CO1+ 40 000 cycles mécaniques ( soit 60 000 cycles au total) mécaniques +1 cycle thermique.(soit 3 cycles au total)
CC3,CC4 et le terme général CCx, peuvent être déduit comme suite arithmétique des précédentes.
III.CLASSE DE TEMPERATURE
La norme propose 5 températures de références auxquelles peuvent être testés les robinets.

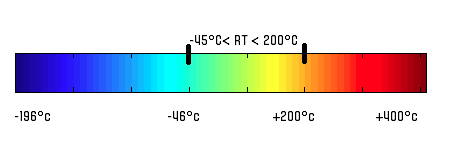

Classes de T° – RT=Room Temperature (Ambiante)
Rationalisation des tests
Pour minimiser le nombre d’essais la norme définit une extension de la qualification aux robinets ayant un diamètre de tige compris entre ½ et 2 fois le diamètre testé.
La Norme ISO 15848-2 (2006)
Cette partie de la norme a pour but de montrer que les robinets conformes à l’ISO 15848-1 ont bine été montés , elle est beaucoup moins exigeante et est plus une conformité d’essais.
Révision de la norme – En cours –
Des amendements à la normes ont été proposés suite aux premiers retour des constructeurs. Nous consulter pour le détail.
IV.EXEMPLE DE CERTIFICATION
Habonim propose ses vannes 47X en version Presse-étoupe ISO15848-1 avec la norme suivante :

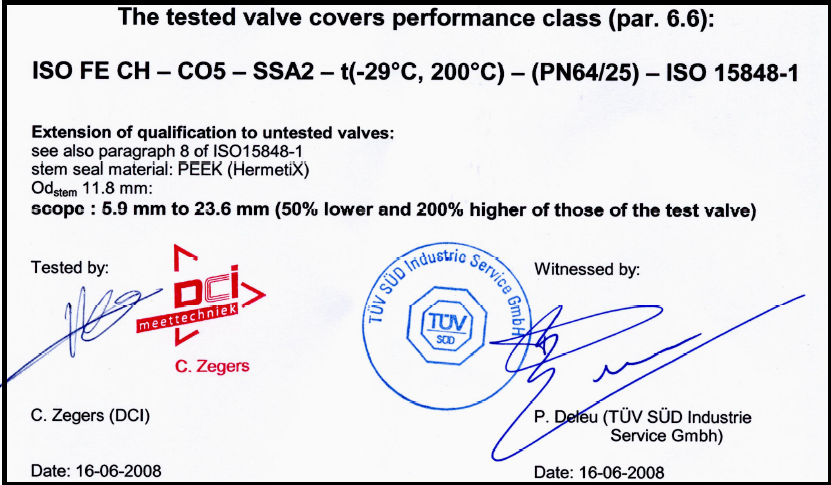

Cela se lit :
CH : Classe d’étanchéïté C / Fluide de tests Hélium
CO5 : x=5 , soit 4500 Cycles mécaniques, 6 Cycles thermiques
SSA2 : 2 ajustements de Presse étoupe acceptés (sur un maximum de x=5 dans cet exemple)
T (-29°C, 200°C) , tests effectués en cycles thermiques -29°C/+200°C
PN64/25 Pression nominale 64 Bars, DN nominal 25 mm
Robinet testé : Diamètre de tige 11.8 mm -Par la norme, les robinets ayant des tiges de 5.9 mm (-50%) à 23.6 mm (+200%) sont aussi qualifiés.
Pour des équivalences de normes ISO 15848 avec les autres normes, nous contacter.
