étanchéïté des vannes à boisseaux

-2- les presse étoupes spécifiques

Les presse-étoupe ont évolué : Les applications industrielles sont plus exigeantes, et la réglementation sur les nouvelles normes environnementales dites « émissions fugitives » a contraint les fabricants à qualifier de nouveaux presse-étoupes plus étanches et/ou résistant au cyclage.

Rappel des normes sur les étanchéïtés :

ISO 15848-1&2
MESC Shell SPE 77-300 et 77-312
spécification VDI 2440 TA Luft
API 622

1.ETANCHEITE DE TIGE CLASSIQUE

Les presse-étoupe classiques sont composés de 2 joints empilés enserrant la tige de manœuvre

Voir schéma ci-dessous

Détail de l’étanchéïté de tige classique

Presse-étoupe classique

PRESSE ETOUPE CLASSIQUE :

Principe : lors du resserage de l’écrou supérieur, la contrainte axiale est transformée en contrainte radiale qui aide les joints de presse-étoupe à faire étanchéïté sur la tige.

Nota : Ce schéma comporte deux rondelles bellevilles, qui remplacent les rondelles plates :Ces rondelles ont un effet ressort

ETANCHEITE DE TIGE évolué (v1)

Les presse-étoupe évolués peuvent être équipés de garnitures à chevron.

La forme « Chevron » des presse-étoupes compense mieux les variations sur la tige.

Voir schéma ci-dessous

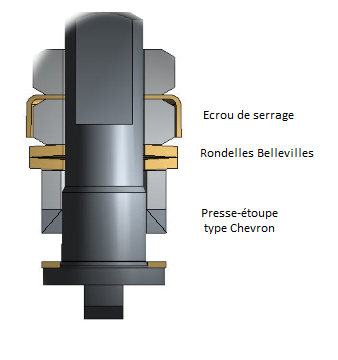

Détail de l’étanchéïté de tige évolué (v1)

presse-étoupe Chevron

GARNITURE EN CHEVRON 2 pièces

Principe : la contrainte axiale appuie sur les deux formes en chevrons qui se décalent radialement.

Une moindre contrainte est nécessaire pour ajuster l’étanchéïté

ETANCHEITE DE TIGE évolué (v2)

Pour tenir les nouvelles normes environnementales sur les émissions fugitives, les fabricants ont changé le design des presse-étoupes.

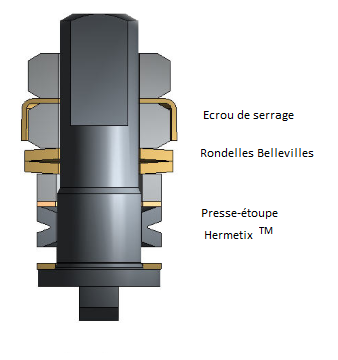

Détail de l’étanchéïté de tige évolué (v2)

Presse-étoupe Hermétix

Principe : Une contrainte axiale forte ou longue (cyclage important) peut endommager les presse-étoupes classiques ou évolués de type 1. De nouvelles pièces plus robustes ont été conçues pour remplacer l’empilage de joints plats traditionnels. Habonim a ainsi développé un joint en forme de X appelé Hermétix ™ en une seule pièce, qui peut tenir la flexion ou un effort radial. Ces nouveaux presse-étoupes répondent notamment aux normes ISO 15848-1.

ETANCHEITE DE TIGE évolué (v3)

Une variante du presse-étoupe est exigée pour la « sécurité feu » , ou le presse-étoupe doit tenir l’essai au feu, flammes de 900°C à 1000°C pendant 30 minutes, puis étanchéité éprouvée une fois le robinet refroidi à 100°C.

Rappel des normes en vigueur :

API 607
ISO 10497

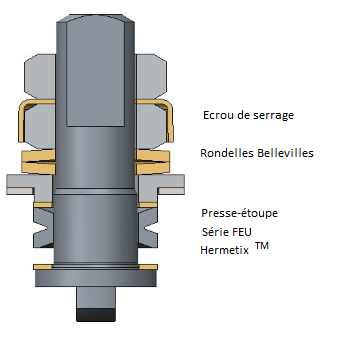

Détail de l’étanchéïté de tige évolué (v3)

Presse étoupe Hermetix Fire Safe

Les fabricants utilisent en général des presse-étoupes en Graphite. Résistant au feu, ils ont cependant le désavantage de s’effriter dans le temps, et la vanne perd rapidement son étanchéité.

HABONIM a conçu un presse-étoupe Hermétix ™ série feu sans Graphite. Il a l’avantage de ne pas s’effriter et tient jusqu’à 500 000 cycles sans réajustement.

Se référer aux autres articles du blog sur les presse-étoupes et les normes liées à l’étanchéïté (ISO 15848-1 notamment)
